关于SENT车载传感器总线

随着汽车技术的不断更新、车载传感器数量的增加和对测量精度要求的提升，一种更便捷、经济的车载总线局部取代了CAN、LIN，被应用在整车传感器、执行器及Drive-by-wire线控等子系统中，如：高压燃油传感器、霍尔位置传感器、压力传感器、温度传感器、加速度传感器、进气歧管执行器等等。越来越多的传感器支持SENT总线。

一、低成本的车载总线SENT

image826×377 14.1 KB

图1：SENT 系统接口 :up_arrow:

SENT(Single Edge Nibble Transmission)，中文名称为：单边半字传输协议，是由美国汽车工程师协会（SAE）推出的一种点对点的、单向传输方案，被用于车载传感器和ECU之间的数据传输。

1、SENT总线特征和优势

是一种数字信号传输协议，具有更高的传输精度和速度；

单线传输数据，减少信号线，降低成本。加上电源和地线，总共3线；

具有更强大的诊断功能；

逻辑电平为4.75V~5.25V；

单向传输协议，数据只能从传感器到ECU，传输是连续的，不需要请求命令；

由帧来传输数据，或者数据包的形式，每一帧由不同宽度的脉冲即半字节组成；

数据传输可以分为快速通道和慢速通道，重要的信号用快速通道以实现高频率的更新，比如压力等，对于非关键的信号，如诊断等可以放在慢速通道传输；

快速通道是每一帧传输一个完整的信号，慢速通道需要多帧来传输一个完整的信号，即更新频率不同。

2、SENT总线帧结构

image615×328 9.46 KB

图2：SENT总线典型帧结构⬆

SENT总线帧结构基本组成：

Sync同步脉冲，固定的56个节拍 (Ticks)；

Status/Com状态及通讯字段，1个Nibble (4位数据，半字节脉冲，12~27Ticks)；

Data数据段，Data1~Data6；

CRC校验字段，1个Nibble；

Pause暂停脉冲，12~768Ticks。

使用数据半字节传送的信号也被称为“快速通道”信号，快速通道是每一帧传输一个完整的信号（如图2）；慢速通道需要多帧来传输一个完整的信号，每个SENT数据帧的两位分配给慢速通道（如图3）。

image1071×452 28.2 KB

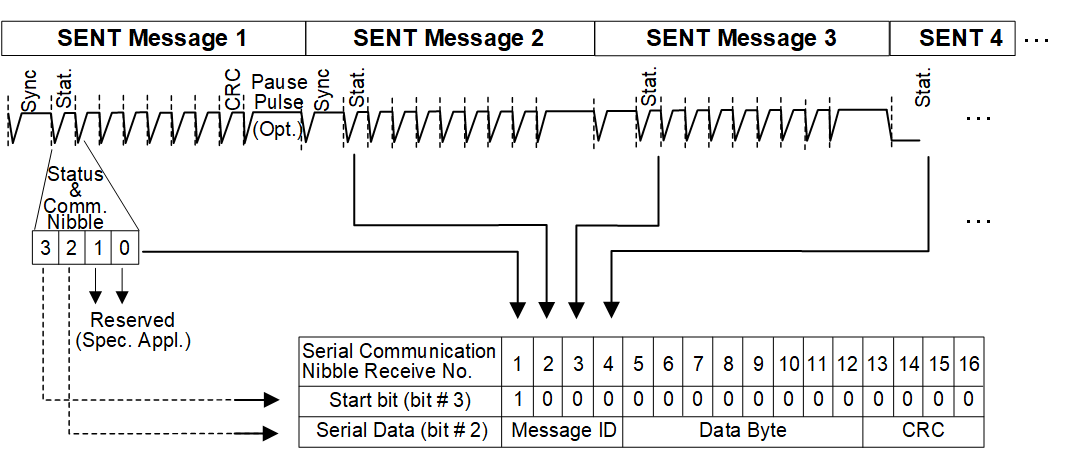

图3：SENT慢速通道举例（包含16个连续帧）:up_arrow:

SENT总线协议的数据使用半字节Nibble，即4bit来进行编码定义。

image903×234 6.49 KB

图4：Nibble时序⬆

半字节脉冲（Nibble）特性：

Nibble最小周期为12个Ticks；

超过4个Ticks驱动为低电平（所有剩余Ticks驱动为高电平）；

每增加一个Nibble数值，Ticks加1；

最小Nibble周期（传输值为0）=12个Ticks（Tick为3μs时，为36μs）；

最大Nibble周期（传输值为15）=12+15=27个Ticks（Tick为3μs时，为81μs）。

更加详细的关于各类传感器数据传输方案、接口规范、消息诊断等技术细节可以参考SAE J2716-2016SENT协议。

二、支持SENT的传感控制芯片SNJ08L152

琻捷电子的传感控制芯片SNJ08L152是一款支持SENT（SAE J2716-2016）协议并且支持高精度ADC测量的车规级SOC，具有丰富的存储资源和外设资源。因其高集成度、高安全性、低功耗等优势，非常适合应用在汽车电子和工业控制等领域。

典型的应用场景有：压力传感器、光雨量传感器、温湿度传感器、空气流量传感器、空调风机执行器、汽车按键开关等。

1、SNJ08L152关键参数

image1306×592 19.8 KB

2、SENT传感器应用框图

此处着重介绍SENT传感器应用框图，其它应用场景系统框图请联系SENASIC技术支持。

image619×295 4.13 KB

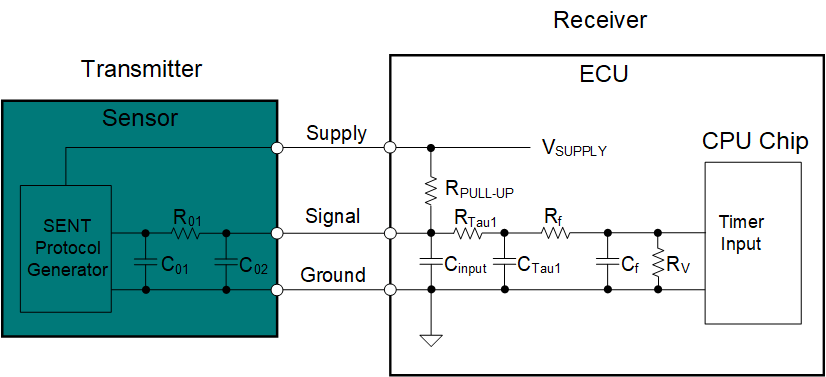

图5：SNJ08L152 SENT传感器应用框图⬆

3、配套开发工具

image951×768 82.3 KB

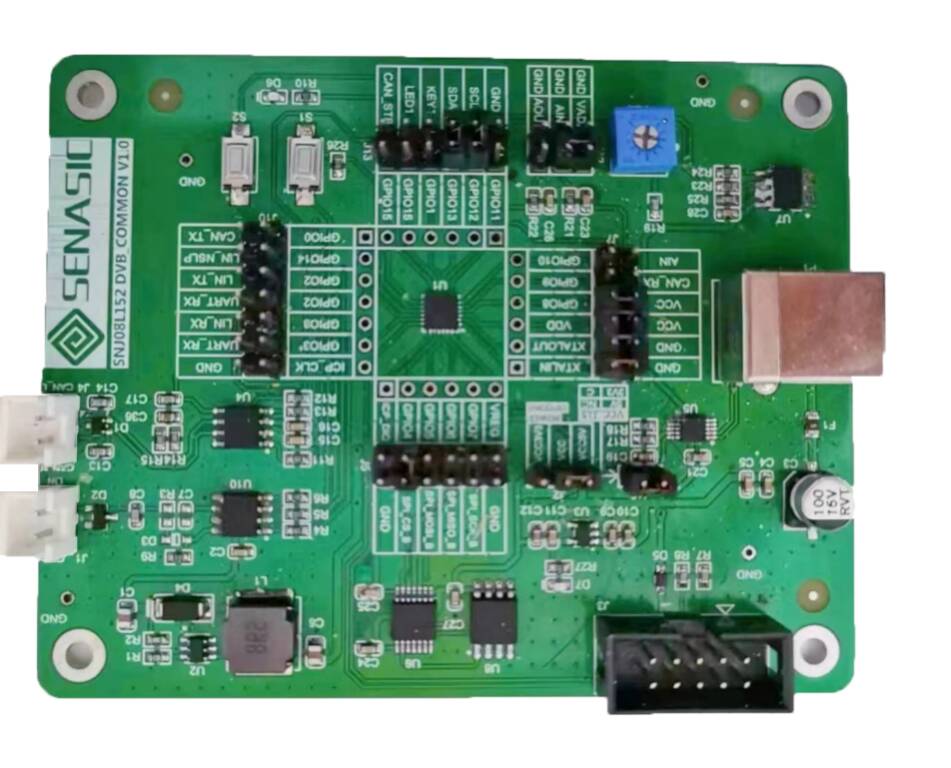

开发板

image535×360 11.2 KB

仿真烧录器

配套文档支持

技术文档——

SNJ08L152 Datasheet.pdf (1.6 MB)

SNJ08L152 Quick Start

配套SDK支持

开发工具——

SNJ08L152 开发板

SNJ08L152 ICP 工具

SNJ08L152 硬件原理图

补充下关于 SNJ08L52 的相关信息

SNJ08L152 是由琻捷电子（SENASIC） 推出的一款车规级传感控制芯片。它基于经典的 8051 内核，专为需要高精度测量和通信的汽车电子及工业控制应用而设计。

:bar_chart: 核心规格参数

参数类别 详细规格
内核 1T 8051，最高 12MHz 系统时钟
存储 32KB Flash + 24KB ROM + 4.5KB RAM
工作电压 3.3V ~ 5V
工作温度 -40℃ ~ +125℃ （符合车规级要求）
封装 QFN24
低功耗 Power down模式 < 5µA，Deep Power Down模式 < 1µA

:electric_plug: 关键外设与接口

模拟外设（高精度测量核心）

  • 24-bit Σ-Δ ADC ：带可编程增益放大器（PGA），适合高精度传感器信号采集
  • DAC ：1路数模转换器
  • 温度传感器 ：片内集成，可用于温度补偿
  • 电压检测 ：监控电源状态

通信接口（丰富协议支持）

  • SENT ：支持 SAE J2716-2016 协议，是这款芯片的突出特色
  • CAN ：支持车载CAN总线通信
  • UART/LIN ：支持车载LIN总线
  • SPI / I2C ：通用外设接口

其他特性

  • 3个看门狗定时器
  • 时钟频率异常报警功能

:automobile: 典型应用场景

SNJ08L152 主要面向汽车传感器和执行器类应用：

应用领域 具体场景
车载传感器 压力传感器、光雨量传感器、温湿度传感器、空气流量传感器
执行器控制 空调风门执行器、电子换档器
人机交互 汽车按键开关
其他 车载无线充电

:money_bag: 订购信息

产品名称 封装 订购编号 包装方式
SNJ08L152 QFN24 SNJ08L152E6N3 卷带包装（Tape & Reel）

:hammer_and_wrench: 开发支持

琻捷电子为这款芯片提供了较完善的开发资源：

  • 开发板 ：SNJ08L152 开发板
  • 烧录工具 ：SNJ08L152 ICP Tool
  • 文档支持 ：数据手册（Datasheet）、快速入门指南
  • 软件支持 ：完备的库函数SDK
